โครงสร้างของวาล์วประตูคืออะไร?

ในระบบท่อส่งอุตสาหกรรมวาล์วประตูเป็นประเภทของวาล์วที่ใช้บ่อยมากโดยส่วนใหญ่ใช้เพื่อให้ได้การควบคุมแบบเปิดเต็มหรือปิดเต็มของสื่อในท่อ เมื่อเปรียบเทียบกับวาล์วประเภทอื่น ๆ วาล์วประตูมีข้อดีเช่นความต้านทานการไหลขนาดเล็กประสิทธิภาพการปิดผนึกที่ดีและอายุการใช้งานที่ยาวนาน สำหรับนักออกแบบวิศวกรรมและผู้จัดการการจัดซื้อการทำความเข้าใจส่วนประกอบโครงสร้างหลักของวาล์วเกตจะช่วยในการเลือกและประเมินประสิทธิภาพของผลิตภัณฑ์ได้อย่างแม่นยำยิ่งขึ้น

ด้านล่างเราจะวิเคราะห์องค์ประกอบสำคัญของวาล์วเกตมาตรฐานจากมุมมองโครงสร้าง

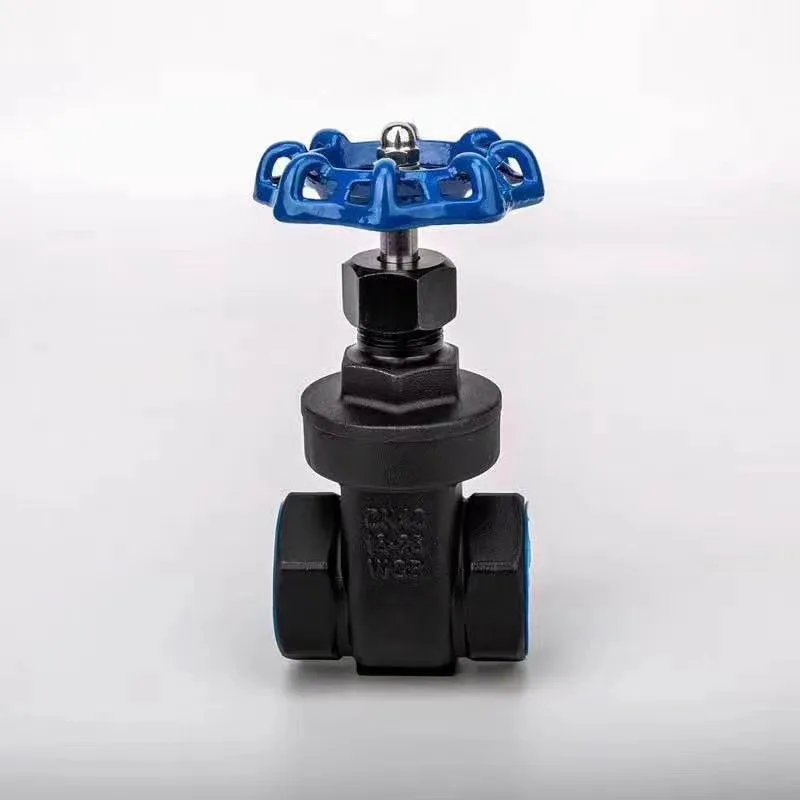

1. ร่างกายวาล์ว

ตัววาล์วเป็นโครงสร้างหลักของวาล์วประตูซึ่งใช้เพื่อทนต่อแรงดันปานกลางและเชื่อมต่อท่อต้นน้ำและปลายน้ำ ตามสภาพการทำงานที่แตกต่างกันวัสดุทั่วไปของร่างกายวาล์ว ได้แก่ เหล็กหล่อเหล็กหล่อเหล็กกล้าสแตนเลส ฯลฯ โครงสร้างการออกแบบของมันจะกำหนดความสามารถในการรับแรงดันแบริ่งและความต้านทานการกัดกร่อนของวาล์ว

2. ปกวาล์ว

ฝาครอบวาล์วถูกติดตั้งเหนือตัววาล์วส่วนใหญ่จะปิดผนึกและป้องกันโครงสร้างภายใน เพื่ออำนวยความสะดวกในการตรวจสอบและบำรุงรักษาฝาครอบวาล์วของวาล์วประตูขนาดใหญ่บางตัวใช้การออกแบบการเชื่อมต่อแบบโบลต์และติดตั้งปะเก็นปิดผนึกหรือแหวนโลหะสำหรับการปิดผนึก

3. ประตู

ประตูเป็นองค์ประกอบหลักเพื่อให้ได้การดำเนินการสวิตช์ มันตัดหรือเชื่อมต่อของเหลวโดยเลื่อนขึ้นและลง มีประตูหลายรูปแบบเช่นประตูเดียวประตูคู่ประตูลิ่มประตูคู่ขนาน ฯลฯ โครงสร้างที่แตกต่างกันเหมาะสำหรับแรงกดดันและสภาพการทำงานที่แตกต่างกัน ประตูลิ่มมักใช้ในสภาพแวดล้อมที่มีแรงดันสูงเพื่อเพิ่มเอฟเฟกต์การปิดผนึก

4. ก้านวาล์ว

ก้านวาล์วเชื่อมต่อ handwheel หรือ actuator กับประตูและเป็นองค์ประกอบสำคัญสำหรับการส่งกำลังเปิดและปิด ตามรูปแบบโครงสร้างที่แตกต่างกันก้านวาล์วแบ่งออกเป็นสองประเภท: ชนิดก้านที่เพิ่มขึ้นและชนิดลำต้นที่ไม่เพิ่มขึ้น สถานะการเปิดและปิดของวาล์วก้านที่เพิ่มขึ้นนั้นชัดเจนอย่างรวดเร็วซึ่งสะดวกสำหรับการสังเกตและการบำรุงรักษา โครงสร้างต้นกำเนิดที่ไม่เพิ่มขึ้นเหมาะสำหรับสภาพแวดล้อมการติดตั้งที่มีพื้นที่ขนาดเล็ก

5. กล่องสแตรด

กล่องบรรจุจะใช้เพื่อป้องกันไม่ให้สื่อรั่วไหลไปตามก้านวาล์ว มันมักจะเต็มไปด้วยกราไฟท์, PTFE หรือวัสดุปิดผนึกอื่น ๆ และซีลนั้นเกิดขึ้นจากการกดต่อม ภายใต้สภาวะอุณหภูมิสูงและแรงดันสูงการเลือกบรรจุมีผลกระทบมากขึ้นต่อประสิทธิภาพการปิดผนึกโดยรวมซึ่งเป็นส่วนสำคัญของกระบวนการจัดหาที่ไม่สามารถเพิกเฉยได้

6, Handwheel หรือ Drive Device

Handwheel เป็นวิธีการขับขี่ทั่วไปสำหรับวาล์วประตูแบบแมนนวลและใช้งานง่าย สำหรับวาล์วประตูขนาดใหญ่หรือความดันสูง, แอคทูเอเตอร์ไฟฟ้า, นิวเมติกหรือไฮดรอลิกมักจะติดตั้งเพื่อให้ได้การควบคุมระยะไกลหรือฟังก์ชั่นการควบคุมอัตโนมัติ ควรกำหนดโหมดการขับขี่ตามข้อกำหนดทางวิศวกรรมจริง

7. การปิดผนึกคู่

คู่ปิดผนึกประกอบด้วยประตูและที่นั่งวาล์วซึ่งเป็นพื้นที่สำคัญเพื่อให้แน่ใจว่าประสิทธิภาพการปิดผนึกของวาล์ว คู่ปิดผนึกประสิทธิภาพสูงสามารถทนต่อการเปิดและปิดการดำเนินการบ่อยครั้งและรักษาการปิดผนึกที่มั่นคงในสภาพแวดล้อมที่รุนแรงเช่นความดันสูงและการกัดกร่อน ผลิตภัณฑ์คุณภาพสูงมักจะทำจากซีเมนต์คาร์ไบด์หรือวัสดุโลหะผสมที่ทนต่อการสึกหรอ

8. โครงสร้างคู่มือ

เพื่อให้แน่ใจว่าการทำงานที่มั่นคงของประตูในระหว่างกระบวนการเปิดและปิดกินวาล์วติดตั้งร่องไกด์หรือพินไกด์ การออกแบบโครงสร้างนี้สามารถป้องกันไม่ให้ประตูเบี่ยงเบนหรือติดขัดและเหมาะอย่างยิ่งสำหรับสภาพแวดล้อมการทำงานที่มีอัตราการไหลสูงหรืออนุภาคที่เป็นของแข็ง

ทำความเข้าใจโครงสร้างของไฟล์วาล์วประตูไม่เพียง แต่ช่วยในการเลือกแบบจำลองที่เหมาะสม แต่ยังช่วยเพิ่มประสิทธิภาพและลดอัตราความล้มเหลวในการบำรุงรักษาและยกเครื่องในภายหลัง สำหรับผู้ซื้อการซื้อไม่สามารถทำได้ตามราคาเพียงอย่างเดียวและวัสดุโครงสร้างประสิทธิภาพการปิดผนึกและความสามารถทางเทคนิคของซัพพลายเออร์ควรได้รับการพิจารณาอย่างครอบคลุม

บริษัท ของเรามุ่งเน้นไปที่การผลิตวาล์วอุตสาหกรรมเป็นเวลาหลายปีโดยให้ผลิตภัณฑ์วาล์วเกตประเภทโครงสร้างที่หลากหลายสนับสนุนการปรับแต่งที่ไม่ได้มาตรฐานและบริการแนวทางทางเทคนิค หากคุณมีคำถามใด ๆ เกี่ยวกับการเลือกโปรดอย่าลังเลติดต่อเรา.
