โครงสร้างหลักของวาล์วผีเสื้อคืออะไร?

องค์ประกอบใดที่ประกอบขึ้นเป็นโครงสร้างหลักของกวาล์วผีเสื้อ?

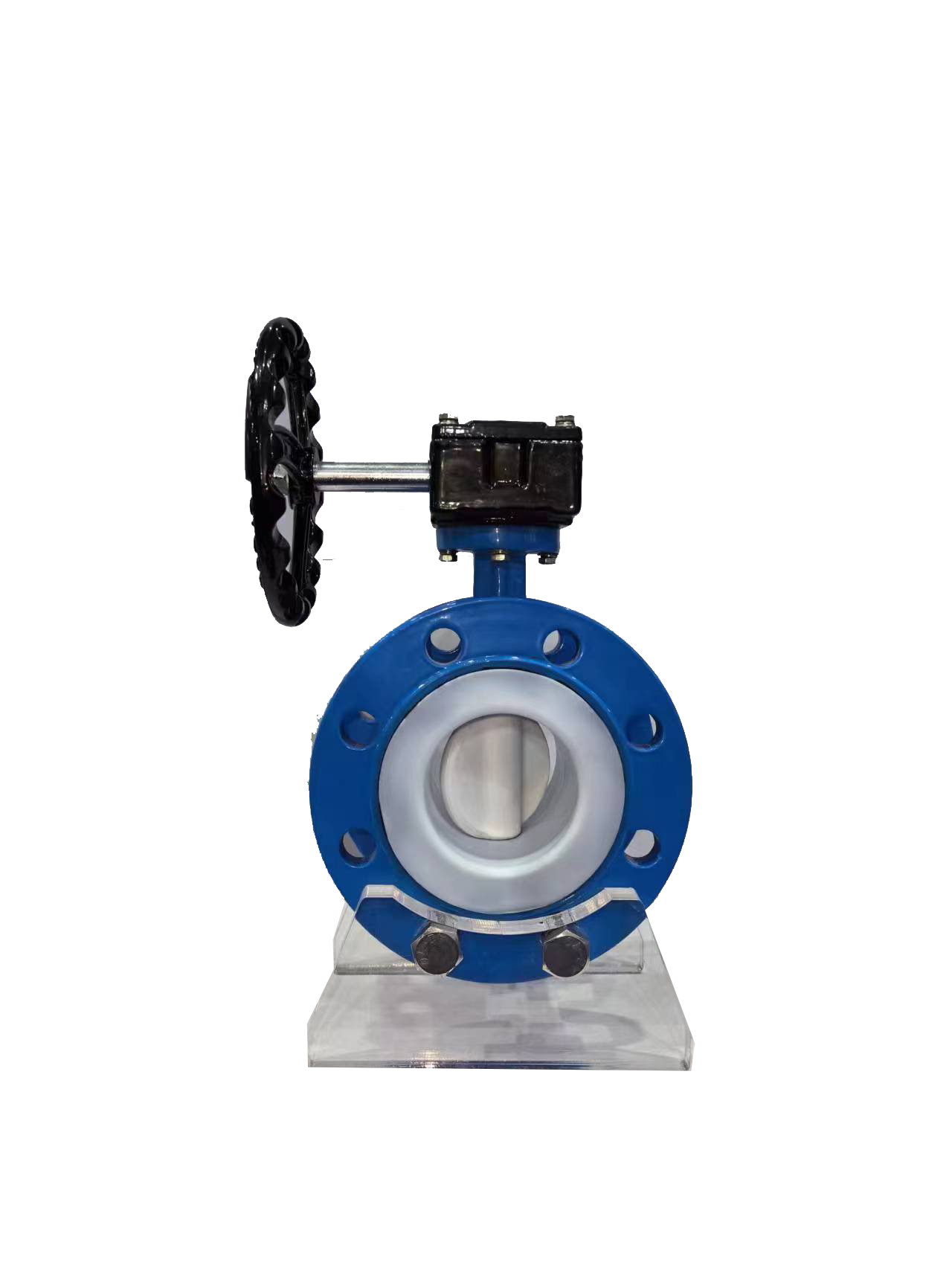

โครงสร้างหลักของกวาล์วผีเสื้อส่วนใหญ่ประกอบด้วยตัววาล์ว ก้านวาล์ว แผ่นปีกผีเสื้อ และส่วนประกอบการซีล ตัววาล์วมักจะเป็นโครงสร้างทรงกระบอกตรงที่มีผนังด้านในเรียบเพื่อลดความต้านทานการไหลปานกลาง ก้านวาล์วเชื่อมต่อกับอุปกรณ์ขับเคลื่อนและแผ่นผีเสื้อซึ่งทำหน้าที่ส่งแรงบิดและขับเคลื่อนแผ่นผีเสื้อให้หมุน แผ่นปีกผีเสื้อเป็นส่วนประกอบเปิดและปิดที่ปรับการไหลโดยการหมุนรอบแกนของก้านวาล์ว (0 ° ~ 90 °) และรูปร่างของมันส่งผลโดยตรงต่อความสามารถในการไหล ส่วนประกอบการปิดผนึกประกอบด้วยบ่าวาล์วและวัสดุปิดผนึกซึ่งส่งผลโดยตรงต่อความเข้ากันได้และประสิทธิภาพการปิดผนึกของตัวกลาง

รายละเอียดที่สำคัญมีอะไรบ้างวาล์วผีเสื้อการออกแบบจาน?

เนื่องจากเป็นองค์ประกอบหลักของวาล์วผีเสื้อ การออกแบบแผ่นผีเสื้อจึงส่งผลโดยตรงต่อลักษณะการไหลและประสิทธิภาพการซีล แผ่นผีเสื้อมาตรฐานมีขอบโค้งซึ่งสามารถลดความต้านทานของของเหลวได้ แต่รัศมีความโค้งต้องตรงกับเส้นผ่านศูนย์กลางของท่อ มิฉะนั้นจะเกิดกระแสน้ำวนได้ง่าย แผ่นปีกผีเสื้อเยื้องศูนย์ (เช่น เยื้องศูนย์เดี่ยว เยื้องศูนย์คู่ และเยื้องศูนย์สามเท่า) ช่วยลดการสึกหรอของพื้นผิวการซีลโดยการชดเชยจุดศูนย์กลางของก้านวาล์ว โดยที่แผ่นปีกผีเสื้อเยื้องศูนย์สามอันจะเพิ่มมุมเอียงเพิ่มเติมเพื่อให้เกิดการรั่วไหลเป็นศูนย์ และทนต่ออุณหภูมิและความดันสูง แผ่นปีกผีเสื้อแบบไม่สม่ำเสมอได้รับการออกแบบให้มีโครงนำสำหรับตัวกลางที่มีอนุภาคเพื่อหลีกเลี่ยงการอุดตันของอนุภาค

องค์ประกอบการซีลของวาล์วปีกผีเสื้อส่งผลต่อประสิทธิภาพอย่างไร

ส่วนประกอบการปิดผนึกเป็นกุญแจสำคัญในการบรรลุการควบคุมการตัดและการไหลปานกลางในวาล์วปีกผีเสื้อ ต้องเลือกวัสดุบ่าวาล์วตามคุณลักษณะของตัวกลาง เช่น ยางไนไตรล์ (NBR) ที่ทนทานต่อน้ำมันดีแต่แข็งตัวง่ายที่อุณหภูมิต่ำ และยางฟลูออโร (FKM) ที่ทนทานต่อการกัดกร่อนสูง แต่มีต้นทุนสูง บ่าวาล์วโลหะต้องตรงกับความแตกต่างของความแข็งของวัสดุแผ่นผีเสื้อเพื่อหลีกเลี่ยงการรั่วไหลที่เกิดจากแรงเสียดทานซึ่งกันและกัน นอกจากนี้ จำเป็นต้องควบคุมอัตราส่วนแรงดันการซีลอย่างแม่นยำ หากสูงเกินไปจะทำให้บ่าวาล์วเสียรูป และหากต่ำเกินไปก็จะไม่แน่นพอดีส่งผลโดยตรงต่อผลการปิดผนึก
