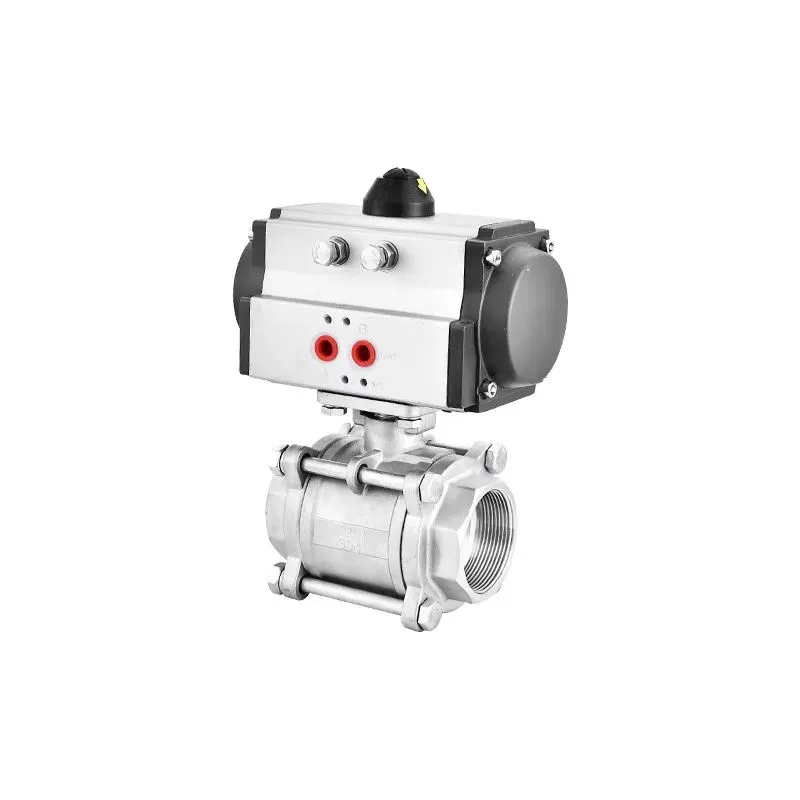

วาล์วลูกบอลเกลียวสแตนเลสสตีล

ในด้านการควบคุมระบบอัตโนมัติอุตสาหกรรมและการควบคุมของเหลววาล์วลูกบอลเกลียวสแตนเลสนิวเมติกที่ผลิตโดย Shengshi Huagong ได้กลายเป็นตัวเลือกที่เหมาะสำหรับสภาพการทำงานที่ซับซ้อนจำนวนมากเนื่องจากประสิทธิภาพการควบคุมที่มีประสิทธิภาพและแม่นยำและความต้านทานการกัดกร่อนที่เชื่อถือได้ วาล์วนี้ผสมผสานแอคทูเอเตอร์นิวเมติกกับวาล์วลูกบอลเกลียวสแตนเลสซึ่งไม่เพียง แต่ยังคงรักษาประสิทธิภาพที่ยอดเยี่ยมของวัสดุสแตนเลส แต่ยังตระหนักถึงการควบคุมอัตโนมัติระยะไกลเพิ่มประสิทธิภาพและความปลอดภัยของการจัดการของเหลว

ส่งคำถาม

รายละเอียดสินค้า

วาล์วลูกบอลเกลียวสแตนเลสนิวเมติกนี้ส่วนใหญ่ประกอบด้วยตัววาล์วสแตนเลสบอลลูกก้านวาล์วแหวนปิดผนึกวงแหวนนิวเมติกแอคชูเอเตอร์และอุปกรณ์เสริมควบคุม ลำต้นของวาล์วบอลและวาล์วทำจากสแตนเลส 304 หรือ 316 และมีความแม่นยำในการหล่อและประมวลผลเพื่อให้แน่ใจว่ามีความแข็งแรงสูงและความต้านทานการกัดกร่อน วงแหวนปิดผนึกทำจากวัสดุคุณภาพสูงเช่น polytetrafluoroethylene (PTFE) และยางไนไตรล์ (NBR) เพื่อให้ได้การปิดผนึกที่มีประสิทธิภาพ แอคทูเอเตอร์นิวเมติกประกอบด้วยกระบอกสูบ, ลูกสูบ, สปริง, องค์ประกอบควบคุมนิวเมติก ฯลฯ และถูกขับเคลื่อนด้วยอากาศอัดเพื่อควบคุมการเปิดและปิดวาล์วอย่างแม่นยำ

เมื่ออากาศบีบอัดเข้าสู่กระบอกสูบของแอคทูเอเตอร์นิวเมติกลูกสูบจะสร้างแรงขับภายใต้การกระทำของความดันอากาศดันก้านวาล์วหมุนแล้วขับลูกบอลหมุน เมื่ออากาศบีบอัดดันลูกสูบเพื่อหมุนลูกบอล 90 °วาล์วจะเปิดขึ้นและกลางจะผ่านไปอย่างราบรื่น เมื่อทิศทางการไหลของอากาศอัดถูกเปลี่ยนไปลูกสูบจะขับก้านวาล์วเพื่อหมุน 90 °ในทิศทางตรงกันข้ามภายใต้การกระทำของแรงรีเซ็ตสปริงหรือแรงดันอากาศย้อนกลับและวาล์วจะปิดเพื่อตัดการไหลของสื่อ นอกจากนี้โดยการจับคู่อุปกรณ์เสริมการควบคุมเช่นวาล์วโซลินอยด์และตัวกำหนดตำแหน่งวาล์วสามารถควบคุมได้จากระยะไกลสามารถปรับอัตราการไหลและสามารถเชื่อมต่อกับระบบควบคุมอัตโนมัติได้อย่างราบรื่น

พารามิเตอร์ทางเทคนิค

หมวดหมู่พารามิเตอร์	พารามิเตอร์เฉพาะ
รุ่นผลิตภัณฑ์	Q611F-16P, Q611F-25P, Q611F-40P ฯลฯ (แตกต่างกันตามระดับความดัน)
เส้นผ่าศูนย์กลางเล็กน้อย	DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
ความดันเล็กน้อย	1.6MPA, 2.5MPA, 4.0MPA
อุณหภูมิที่ใช้บังคับ	-20 ℃～ 232 ℃ (ปรับแต่งได้สำหรับสภาพการทำงานพิเศษ)
วัสดุร่างกายวาล์ว	304 สแตนเลส, 316 สแตนเลส, 316L สแตนเลส
วัสดุลูกบอล	304 สแตนเลส, 316 สแตนเลส, 316L สแตนเลส
วัสดุก้าน	304 สแตนเลส, 316 สแตนเลส, 316L สแตนเลส
วัสดุปิดผนึก	PTFE (polytetrafluoroethylene), ppl (para-polyphenylene), NBR (ยางไนไตรล์)
วิธีการเชื่อมต่อ	การเชื่อมต่อแบบเธรดตาม GB/T 7306.1-2000, GB/T 7306.2-2000 มาตรฐาน
โหมดไดรฟ์	นิวเมติก (รูปทรงกระบอกที่ออกฤทธิ์สองเท่า)
ความดันแหล่งอากาศ	0.4 ～ 0.7MPA
สื่อที่ใช้งานได้	ของเหลวน้ำน้ำมันก๊าซกรดและอัลคาไลน์ ฯลฯ (ดัดแปลงตามวัสดุการปิดผนึกและวัสดุร่างกายวาล์ว)
โหมดการทำงาน	Manual (ฉุกเฉินในกรณีที่เกิดความล้มเหลวของกระบอกสูบ), รีโมทคอนโทรลนิวเมติก
ระดับการรั่วไหล	ANSI B16.104 คลาส VI (ศูนย์รั่ว)
ส่วนต่อประสานแอคทูเอเตอร์	มาตรฐาน ISO 5211
การต่อต้านการกัดกร่อน	การขัดพื้นผิวและการรักษาด้วยการชุบนิกเกิลและการชุบโครเมี่ยมสามารถทำได้ตามความต้องการพิเศษ
อายุการใช้งาน	เวลาเปิดและปิดภายใต้สภาพการทำงานปกติ≥ 500,000 ครั้ง

สถานการณ์แอปพลิเคชัน

(i) เขตอุตสาหกรรม

ในอุตสาหกรรมเคมีใช้สำหรับการควบคุมการขนส่งวัตถุดิบและผลิตภัณฑ์ที่มีการกัดกร่อนต่าง ๆ เช่นสารละลายกรดและอัลคาไลตัวทำละลายอินทรีย์ ฯลฯ ; ในอุตสาหกรรมน้ำมันและก๊าซมันถูกใช้เพื่อปรับและตัดการขนส่งและการกระจายน้ำมันดิบและก๊าซธรรมชาติอย่างเร่งด่วน ในอุตสาหกรรมอาหารเครื่องดื่มและเวชภัณฑ์, 316 วาล์วลูกบอลสแตนเลสสตีลที่เป็นไปตามมาตรฐานสุขอนามัยสามารถนำมาใช้ในการแปรรูปวัตถุดิบการเติมผลิตภัณฑ์และลิงก์อื่น ๆ เพื่อให้แน่ใจว่าความปลอดภัยและสุขอนามัยของกระบวนการผลิต

(ii) สาขาการป้องกันพลังงานและสิ่งแวดล้อม

ในระบบทำความร้อนการไหลของไอน้ำจะถูกปรับอย่างแม่นยำผ่านการควบคุมอัตโนมัติ ในโรงบำบัดน้ำเสียจะใช้ในการควบคุมการขนส่งและการปล่อยน้ำเสียและกากตะกอนเพื่อป้องกันมลพิษการรั่วไหลอย่างมีประสิทธิภาพ ในสาขาพลังงานใหม่เช่นเซลล์แสงอาทิตย์พลังงานไฮโดรเจนและกระบวนการผลิตอื่น ๆ สื่อต่าง ๆ จะถูกควบคุมอย่างน่าเชื่อถือเพื่อให้แน่ใจว่าการทำงานที่มั่นคงของกระบวนการผลิต

Pneumatic Stainless Steel Threaded Ball Valve
